一、閥門概述
閥門是流體管路的控制裝置,在化工生產過程中發揮著重要作用,其基本功能是:
1、接通和截斷介質;
2、防止介質倒流;
3、調節介質壓力、流量;
4、分離、混合或分配介質;
5、防止介質壓力超過規定數值,保證管道或設備安全運行。
二、閥門的分類
閥門的用途廣泛,種類繁多,分類方法也比較多,總的可分兩大類:
第一類自動閥門:依靠介質(液體、氣體)本身的能力而自行動作的閥門。如止回閥、安全閥、調節閥、疏水閥、減壓閥等。
第二類驅動閥門:借助手動、電動、液動、氣動來操縱動作的閥門。如:閘閥、截止閥、節流閥、蝶閥、球閥、旋塞閥等。
此外,閥門的分類還有以下幾種方法:
1.按用途和作用分類:
截斷類:主要用于截斷或接通介質流。如閘閥、截止閥、球閥、碟閥、旋塞閥、隔膜閥
止回類:用于阻止介質倒流。包括各種結構的止回閥。
調節類:調節介質的壓力和流量如減壓閥、調壓閥、節流閥
安全類:在介質壓力超過規定值時,用來排放多余的介質,保證管路系統及設備安全。
分配類:改變介質流向、分配介質,如三通旋塞、分配閥、滑閥等
特殊用途:如疏水閥、放空閥、排污閥等
2.按壓力分類:
真空閥——工作壓力低于標準大氣壓的閥門。
低壓閥——公稱壓力PN 小于1.6MPa的閥門。
中壓閥——公稱壓力PN 2.5~6.4MPa的閥門。
高壓閥——公稱壓力PN10.0~80.0MPa的閥門。
超高壓閥——公稱壓力PN大于100MPa的閥門。
3.按介質工作溫度分類:
高溫閥——t 大于450℃的閥門。
中溫閥——120℃小于 t 小于450℃的閥門。
常溫閥——-40℃小于 t 小于120℃的閥門。
低溫閥——-100℃小于 t 小于-40℃的閥門。
超低溫閥——t 小于-100℃的閥門。
4.按閥體材料分類:
非金屬閥門:如陶瓷閥門、玻璃鋼閥門、塑料閥門
金屬材料閥門:如鑄鐵閥門、碳鋼閥門、鑄鋼閥門、低合金鋼閥門、高合金鋼閥門及銅合金閥門等。
5.按公稱通徑分
根據閥門的公稱通徑可分:
小口徑閥門:公稱通徑DN<40mm的閥門。
中口徑閥門:公稱通徑DN50~300mm的閥門。
大口徑閥門:公稱通徑DN350~1200mm的閥門。
特大口徑閥門:公稱通徑DN≥1400mm的閥門
6. 按與管道連接方式分可分為:
法蘭連接閥門:閥體帶有法蘭,與管道采用法蘭連接的閥門。
螺紋連接閥門:閥體帶有螺紋,與管道采用螺紋連接的閥門。
焊接連接閥門:閥體帶有焊口,與管道采用焊接連接的閥門。
夾箍連接閥門:閥體上帶夾口,與管道采用夾箍連接的閥門。
卡套連接閥門:采用卡套與管道連接的閥門。
7.按操縱方法分為:
手動閥門借助手輪、手柄、杠桿、鏈輪、齒輪、蝸輪等,由人力來操縱的閥門。
電動閥門借助電力來操縱的閥門。
氣動閥門借助壓縮空氣來操縱的閥門。
液動閥門借助水、油等液體,傳遞外力來操縱的閥門。
三、閥門的基本參數
閥門的基本參數包括公稱直徑、公稱壓力和使用介質,這三者是閥門設計和選用中不可缺少的因素。
1.公稱直徑
公稱直徑是指閥門與管路連接處通道的名義直徑,它表示閥門規格的大小,是閥門最主要的尺寸參數。用作參考的經過圓整的表示口徑大小的參數,用“DN”表示,例如DN50,即公稱直徑為50mm的管子。另外DN100是4寸閥門, DN200為8寸閥門。
注:也可以使用與本標準不同的其他標識尺寸方法,例如螺紋、壓配、承插焊或對接焊的管道元件,可用NPS(公稱管子尺寸)、OD(外徑)、ID(內徑)或G(管螺紋尺寸標記)等標識的管道元件。
DN系列數值如下:
DN 6 DN 100 DN 700 DN 2200
DN 8 DN 125 DN 800 DN 2400
DN 10 DN 150 DN 900 DN 2600
DN 15 DN 200 DN 1000 DN 2800
DN 20 DN 250 DN 1100 DN 3000
DN 25 DN 300 DN 1200 DN 3200
DN 32 DN 350 DN 1400 DN 3400
DN 40 DN 400 DN 1500 DN 3600
DN 50 DN 450 DN 1600 DN 3800
DN 65 DN 500 DN 1800 DN 4000
DN 80 DN 600 DN 2000
2、公稱壓力
與管道系統部件耐壓能力有關的參考數值,為便于使用,通常取R10系列的優先數。公稱壓力是指管材在二級溫度(20℃)時輸水的工作壓力。經過圓整過的表示與壓力有關的數字標示代號,如:PN6.3MPa或Class400。
四、閥門的編號
為了便于認識選用,每種閥門都有一個特定的型號,以說明閥門的類別、驅動方式、連接方式、結構形式、密封面和襯里材料、公稱壓力及閥體材料,閥門的型號由七個單元組成,按下列順序編制。
(1)閥門類別代號
Z閘閥
J 截止閥
L 節流閥
Q 球閥
D 碟閥
H 止回閥和底閥
G 隔膜閥
A 安全閥
T 調節閥
X 旋塞閥
Y 減壓閥
S 疏水閥
DZ電磁閥
O 電磁動
(2)驅動方式代號
1.電磁一液動
2.電一液動
3.蝸輪
4.正齒輪轉動
5.傘齒輪轉動
6.氣動
7.液動
8.氣一液動
9.電動
10.其它手輪、手柄、板手無號表現
(3)連接方式代號
1.內螺紋
2.外螺紋
3.法蘭(用于雙彈簧安全閥)
4.法蘭
5.法蘭(用于杠桿式、安全門、單彈簧安全門
6.焊接
7.對夾
8.卡箍
9.卡套
(4)結構形式代號
1.明桿楔式單閘閥2.明桿楔式雙閘板3.明桿平行單閘板4.明桿平行雙閘板5.暗桿楔式單閘板 6.暗桿楔式雙閘板
(5)閥座密封或襯里材料代號
T 銅合金
H 合金鋼
Y 硬質合金
X 橡膠
J 硬橡膠
SA聚四氟乙烯
SB聚三氟乙烯
SC聚氟乙烯
SD酚醛塑料
SN尼龍
(6)公稱壓力數值
公稱壓力(kgf/cm2)
(7)閥體材料代號
閥體材料對于PN≤1.6MPa的碳鑄鐵閥門或PN>2.5MPa的碳鋼閥門則略去本單元

文章由

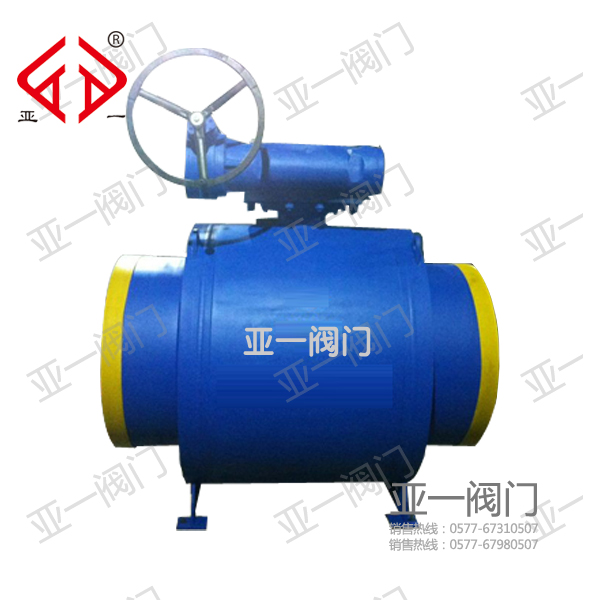

全焊接球閥,全焊接球閥廠家浙江亞一閥門有限公司整理發布了解更多詳情歡迎咨詢:13818724868
